VGA这个接口，按理说早该退出历史舞台了。HDMI、DP进步这样多年，忽地电子里VGA也曾基本绝迹。但工业现场是另一趟事，大都配置的高慢接口照旧VGA，有些老机器的截止系统根柢就没特殊字视频输出选项，换掉代价太高，不换就得络续和VGA打交谈。

和数字接口比起来，VGA的一个根人性缺点便是它传的是模拟信号。模拟信号对烦闷自然明锐，任何耦合进来的电磁噪声都会径直类似到图像信号上，变成肉眼可见的画面问题。这件事在泛泛办公室环境里不太昭彰，但在工业现场，便是个躲不开的远程。

一、VGA信号的结构，先搞明晰再说烦闷

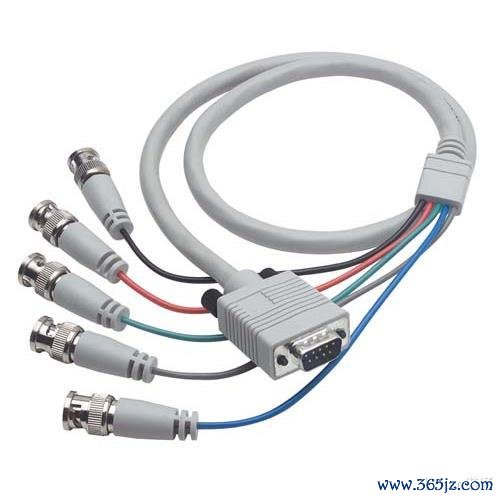

VGA走的是重量模拟视频，主要包含R、G、B三路神气信号，加上水平同步（HSYNC）和垂直同步（VSYNC）两路同步信号，所有五路信号通过一根线缆传输。

三路神气信号是75欧姆阻抗的模拟电压信号，信号幅度在0到0.7V之间，这个电压幅度很低，对外部烦闷的容忍度也相应很低。0.7V的信号畛域里，只有耦合进来几十毫伏的噪声，在屏幕上就可能进展出可见的烦闷。

同步信号相对好一些，它是数字逻辑电平，有一定的噪声容限，但要是烦闷太强，同步信号也会受影响，导致画面抖动甚而失步——便是那种屏幕陡然转动不详横向移位的故障风光。

二、工业现场的烦闷源，不啻一个

工业环境里颖慧扰VGA信号的东西好多，把几个主要的起头捋一下。

变频器和伺服驱动器是最常见的烦闷源之一。这类配置责任时产生宽频带的高频开关噪声，频率不错从几千赫兹一直蔓延到几十兆赫兹，遮盖了VGA信号的频率畛域。烦闷通过空间放射不详电源线传导两条旅途参加VGA线缆，前者是放射耦合，后者是传导耦合，两种机制无意候同期存在。

大型电机的启停是另一个远程。电机运行一会儿产生的浪涌电流能在操纵变成很强的瞬态磁场，感应到VGA线缆上便是一个幅度较大的瞬态烦闷，表咫尺屏幕上是一闪而过的条纹不详画面一会儿抖动。这类烦闷合手续时候短，但幅度大，无意候会影响同步信号导致片刻失步。

电源系统的共模噪声亦然一个起头，尤其是开关电源。开关电源的高频责任频率在地线上产生共模噪声，要是VGA配置和烦闷源共用合并段电源，这些共模噪声可能通过配置里面的地线传到VGA电路，再从VGA接口出来耦合到线缆上。

荧光灯的镇流器烦闷在老厂房里亦然实在存在的问题，工频荧光灯的电感镇流器在开关一会儿产生高压脉冲，VGA线缆要是走线距离长又莫得屏蔽，快乐飞艇app2026世界杯中国官方下载在灯具密集的厂房里会有昭彰的放射耦合烦闷。

还有一种烦闷起头通常被忽视——地电位差。不同配置之间的接地电位要是存在差值，这个差值领路过VGA信号线的屏蔽层变成地环路电流，在屏幕上产生典型的低频转动条纹，频率和电位差的变化周期相关，鄙俚是工频50Hz不详其谐波频率，看起来是横向条纹从屏幕底部冉冉进取转动。

三、屏蔽决议的逻辑

烦闷参加VGA系统主要有三条路，屏蔽决议也要针对这三条路区分处理。

放射耦合靠屏蔽层科罚。VGA线缆的屏蔽结构对扼制放射烦闷至关遑急。工业级VGA线缆应该有竣工的屏蔽层，最佳是铝箔加铜编织的复合屏蔽，铝箔对高频放射的扼制遵循好，铜编织提供低阻抗的接地旅途，两者邻接遮盖更宽的频率畛域。仅有铝箔的线缆在低频段屏蔽遵循有限，在工业现场电磁环境复杂的情况下不够可靠。

屏蔽层的接地流通是要津。屏蔽层接地不好，等于莫得屏蔽。VGA说合的金属外壳负责把线缆屏蔽层流通到配置机壳地，这个流通要求低阻抗，不可有氧化不详战斗不良。工业环境里VGA说合用一段时候后，金属外壳的接地战斗往往会因为氧化不详螺丝松动而变差，如期查验是有必要的。

传导耦合靠滤波科罚。从电源线不详地线传导进来的噪声，屏蔽层挡不住，需要在VGA信号的进口加滤波措施。铁氧体磁环是最常用的时刻，套在VGA线缆上辘集说合的位置，对高频共模噪声有很好的扼制遵循。工业现场的VGA线缆要是两头都莫得磁环，九游体育世界杯中国官网首页在烦闷密集的环境里画面质料会昭彰更差。

地环路烦闷需要特地处理。这类烦闷是好多工程师最头疼的，因为症状很典型（转动条纹），但根治起来退却易。根柢科罚主义是摈斥两头配置之间的地电位差，也便是作念好共地。要是共地条目难以自尊，不错用VGA装束器——在泄漏中间插入一个光电装束不详变压器装束的模块，堵截地环路电流的通路，地电位差就传不外去了。

四、走线治安，和屏蔽相同遑急

线缆再好，走线分歧也会让烦闷问题加倍。几个在工程现场反复出现的走线问题说一下。

VGA线缆和强电电缆并列走线是最常见的诞妄。两类线缆应该保合手富裕的间距，工业布线治安里一般要求弱电信号线和强电电缆之间保合手至少30厘米的距离，要是必须交叉，应该垂直交叉而不是平行走线，减少平行段的感应耦合面积。

VGA线缆走线过长，信号衰减类似烦闷耦合，问题会加倍。VGA模拟信号随走线距离增多而衰减，线缆越长，信号幅度越低，相对来说烦闷的影响就越大。杰出10米的走线，衰减和烦闷的概括影响也曾比拟昭彰，杰出15米冷漠认真议论加VGA信号放大器，不详改用主动退换决议。

线缆捆扎也有厚爱。工业现场走线整洁是善事，但把VGA线缆和其他强电线缆捆在一皆走是大忌，捆扎会让线间距缩到最小，耦合面积最大，烦闷会很严重。不同类型的线缆要分开走，实在绕不开的场地用线槽离隔。

五、几个判断烦闷类型的实用设施

遭逢VGA画面相当，先判断是哪类烦闷，再对症处理，比瞎试要灵验率得多。

转动的水平条纹，频率和工频相关，基本不错判断是地环路问题，优先查验接地和地电位差。

雪花点不详就地噪点，在某台配置运行时陡然出现，鄙俚是放射不详传导的瞬态烦闷，排查操纵的电机不详开关电源。

画面举座偏色不详神气漂移，有可能是RGB某路信号受到合手续烦闷，查验线缆屏蔽竣工性和说合接地气象。

同步失步（画面转动不详横向移位），可能是同步信号受到较强烦闷，也可能是信号衰减导致同步检测角落不平稳，先说明走线距离和线缆质料，再排查烦闷源。

这几个判断标的不是百分百准确，但在现场快速定位问题方进取照旧有参考价值的，比重新乱试省时候。

六、快问快答

Q：VGA画面出现水平转动条纹，是什么原因？

A：这是地环路烦闷的典型症状。VGA线缆两头配置之间存在地电位差，差值通过屏蔽层变成环流，类似到图像信号上便是转动条纹。优先查验两头配置的接地是否共地，要是无法共地，加VGA装束器堵截地环路是最径直的科罚主义。

Q：铁氧体磁环套在VGA线缆上，位置有厚爱吗？

A：有。磁环应该尽量辘集VGA说合位置，这里是烦闷最容易相差的节点，磁环放在这里防止遵循最佳。套在线缆中段对说合区域的保护遵循会下落。要是条目允许，线缆两头各套一个磁环遵循更竣工。

Q：工业现场VGA走线杰出10米，有莫得主义改善信号质料？

A：杰出10米信号衰减也曾比拟昭彰，不错在泄漏中间加VGA信号放大器，把衰减的信号再行放大整形后络续传输。杰出15米冷漠认真评估这个决议。要是走线距离络续增多，议论换用VGA转HDMI有源退换决议，不详评估是否有条目替换成数字视频接口，从根柢上科罚模拟信号的长距离传输问题。

Q：相同标称屏蔽的VGA线缆，工业级和泛泛忽地级的施行差距在那里？

A：差距主要在屏蔽结构的竣工性和说合作念工上。忽地级线缆屏蔽遮盖率可能不及，说合金属外壳的接地流通也更粗造。工业级线缆鄙俚汲取铝箔加铜编织的复合屏蔽九游·体育世界杯(中国)官方网站，遮盖率更高，说合与屏蔽层的流通更可靠，在电磁环境复杂的工业现场，这些差距会径直体咫尺画面平稳性上。
